Routing BGP pada Cisco Packet Tracer

Oke gan,

Routing, Routing adalah sebuah proses untuk meneruskan paket-paket jaringan dari satu jaringan ke jaringan lainnya melalui sebuah antar-jaringan.

Nah Kali ini mimin mau main dulu nih di aplikasi Yang sangat PowerFull, Yaitu Cisco Packet Tracer.

Cisco Packet Tracer ini adalah sebuah aplikasi jaringan virtual yang difungsikan untuk merancang suatu jaringan dan mengkonfigurasi jaringan tersebut dengan perintah yang terdapat pada setiap perangkat Jaringan CISCO.

Okee kali ini mimin mau jelasin nih Bagaimana Cara Routing BGP Menggunakan CISCO PACKET TRACER (CPT).

Nah Mimin Disini Pakek Aplikasi CPT yang Versi 7.x, Okee langsung aja tanpa basa basi!

Dan Kali ini mimin juga mau Routing BGP dengan cara yang simple dan sederhana, agar kalian mengerti.

Caranya:

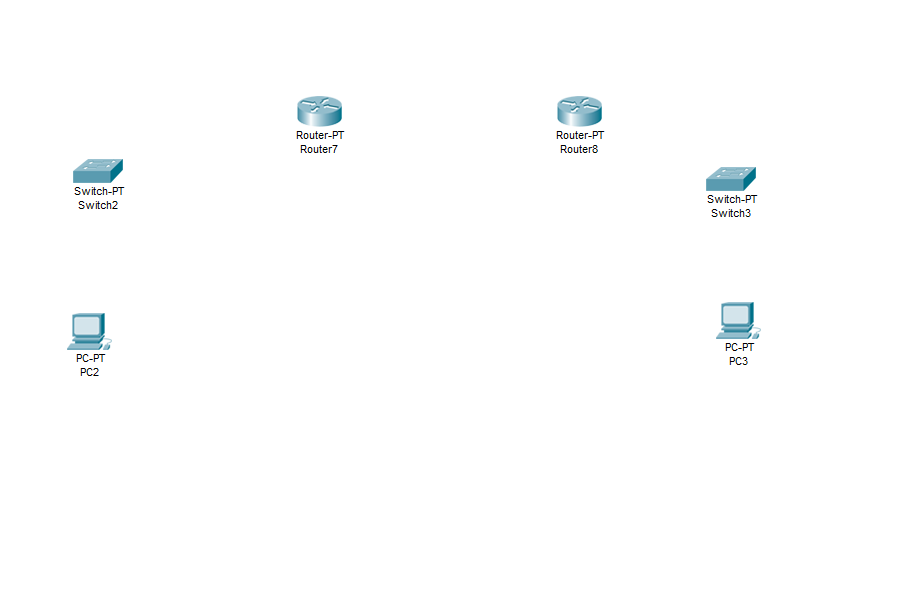

1. Ambil 2 Router, 2 Switch, 2 PC

Ambil Semua Perangkat Dan Letakan Seperti Gambar Diatas, Agar Mudah Menyambungkan Kabelnya.

2. Sambungkan Kabel

Sambungkan :

• Router : SERIAL
• Switch  : STRAIGHT
• PC : STARIGHT

Untuk Port Silahkan Sesuaikan Dengan Keinginan Kalian Masing Masing.

3. Konfigurasi IP ADDRESS

Konfigurasi IP Address Pada Setiap Perangkat, Pastinya Kalo sudah bermain routing Tidak Asing Lagi dengan konfigurasi Ip Address.

Daftar Network :

• ROUTER : 10.10.10.0/30
• Switch KIRI : 192.168.1.0/24
• Switch KANAN : 192.168.2.0/24

4. Konfigurasi Router BGP Kiri

Router(config)#router bgp 10

Router(config-router)#neighbor 10.10.10.2 remote-as 20

Router(config-router)#network 192.168.1.0 mask 255.255.255.0

4. Konfigurasi Router BGP Kanan

Router(config)#router bgp 20

Router(config-router)#neighbor 10.10.10.1 remote-as 10

Router(config-router)#network 192.168.2.0 mask 255.255.255.0

Jika Muncul Peringatan :

Router(config-router)#%BGP-5-ADJCHANGE: neighbor 10.10.10.2 Up

Berarti Konfigurasi Kamu Telah Berhasil :)
