Bagaimana Cara Membuat VLAN Di Cisco Packet Tracer

VLAN (Virtual Local Area Network )

Adalah sekelompok perangkat pada satu LAN atau lebih yang dikonfigurasikan sehingga dapat berkomunikasi seperti halnya bila perangkat tersebut terhubung ke jalur yang sama, padahal sebenarnya perangkat tersebut berada pada sejumlah segmen LAN yang berbeda.

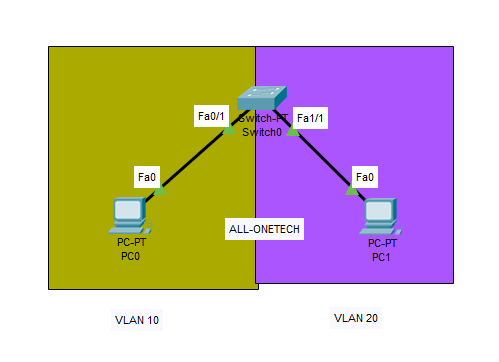

Jadi Seperti sama halnya dengan sekolahan, Yaitu Satu Sekolah sama tetapi didalam sekolah tersebut memiliki kelas yang beragam.

Dan konsep tersebut sama halnya dengan VLAN, satu switch kemudian di dalam switch tersebut terdapat beragam kelompok,

Lalu bagaimana cara mengkonfigurasi VLAN ?

Cara Mengkonfigurasi VLAN pada cisco packet tracer sangatlah mudah.Perhatikan Langkah Langkahnya Dibawah Yaa

Untuk Mendownloadnya Silahkan Klik Link Dibawaahhh :

x64 : https://bit.ly/31g9QTJ (Akan Melewati Satu Iklan)

Baca Juga : Windows 7 Sudah Dinyatakan Berhenti Beroperasi

Alat yang dibutuhkan pada saat membuat vlan :

• Switch (Apapun Switch) Asalkan Switch Managable

• Kabel RJ45 Straight

• PC / LAPTOP

Cara Membuat Vlan :

1. Ambil Switch

Semua Perangkat Terletak di pojok kanan bawah pada aplikasi Cisco Packet Tracer, Pilih Router Dll Setelah Itu Klik Switch.

2. Pilih Switch

Pilih Switch, Saran Mimin Pilih yang Switch Pertama (Sebelah Kiri) Dan Kedua (Sebelah Kanan), Karna Mudah Di Konfigurasi, Sebetulnya semua switch mudah di konfigurasi, namun sebagai bahan pembelajaran dasar kita menggunakan switch dengan model 2960 dan Switch PT-SWITCH (Pada Gambar ).

3. Ambil Switch Atau Tarik Switch Ke Area Konfigurasi.

Cara 1 :

Jika Kita Ingin Memasukan Perangkat ke area konfiguarsi Klik saja switch yang sudah di pilih kemudian Kursor mouse kita akan berubah jadi tanda Plus atau + kemudian Klik di area konfigurasi.

Cara 2 :

Klik, tahan, dan tarik Switch ke Area Konfigurasi. (Maaf Gak Ada Screenshot Soalnya Susah).

4. Ambil 2 PC

Klik Menu Kedua (Lihat Pada Langkah Pertama) Nah Disitu ada beberapa macam perangkat End Device.
Cara mengambilnya sama seperti langkah ke tiga diatas.

5. Sambungkan dengan Kabel

Klik gambar petir dan pilih kabel straight (sebelah kabel biru muda melengkung) dan sambungkan denagn port rj45.

6. Setelah Menyambungkan Kabel

7. Saatnya Konfigurasi Switch

Klik Switch Kemudian Pilih CLI (Command Line Interface).

Nah Setelah Klik CLI maka akan tampil banyak tulisan JANGAN BINGUNG! disini kita gak konfigurasi aneh aneh jadi tinggal perhatikan

Baca Juga : Fakta Unik Tentang Linux Yang Tidak Diketahui Banyak Orang

Kemudian Ketikkan :

Switch>en

Switch#conf t

Switch(config)#vlan 10

Switch(config-vlan)#name kelA

Switch(config-vlan)#vlan 20

Switch(config-vlan)#name kelB

Jika Perintah Diatas Sudah Berhasil Maka Langkah Selanjutnya Kita Masukan Port Atau Ke Komputer Ke Setiap Vlan Atau Kelompoknya

Ketikkan :

Switch(config)#int fa0/1

Switch(config-if)#sw acc vlan 10

Maksud Dari Perintah Diatas Adalah Kita masuk ke port atau interface fastethernet 0/1 kemudian port tersebut akan mengkases vlan 10

Jika Sudah Di Ketikkan Dan Sudah Jadi Maka Port Yang Sudah Di Konfigurasi Akan Berwarna Oranye Tandanya Port Tersebut Atau Interface Tersebut Sudah Masuk Ke Vlannya Atau Ke Kelompoknya.

Langkah Berikutnya Kita Konfigurasi Vlan 20 Caranya sama namun hanya beda interfacenya aja

Switch(config)#int fa1/2

Switch(config-if)#sw acc vlan 20

Setelah Itu Langkah Selanjutnya Kita Cek Apakah Sudah Masuk Pada Kelompoknya Masing Masing, Caranya :

Switch#sh vlan br

Jika Benar Seperti Gambar Diatas Maka Anda Telah Berhasil Membuat Vlan Dan Membering Vlan


Terima Kasih :)
